Model	Unit	TGB020	TGB050	TGB080
抽氣速率	m3/h	20	50	80
極限真空	Pa	3 (50)	3 (50)	3 (50)
配載電動機	kW	0.75	1.5	2.2
轉速	rpm	2,900	2,900	2,900
連接口
進氣口連接	mm	KF25	KF40	KF40
排氣口連接	mm	KF25	KF25	KF25
冷卻	風冷
潤滑	全合成齒輪油100#
密封類型
進氣端(HV)	雙唇特富龍密封/雙唇橡膠密封
排氣端(LV)	雙唇特富龍密封/雙唇形密封/機械密封
噪音	dB	69	70	71
重量	kg	36	53	62

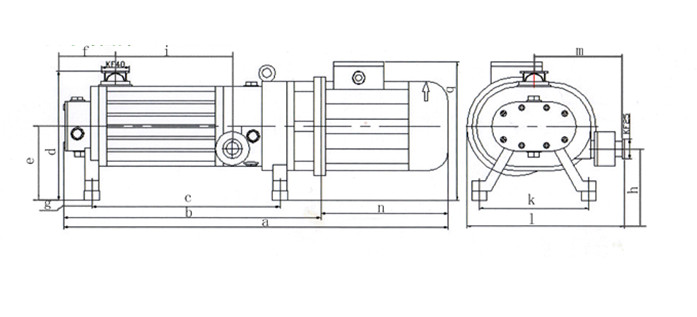

注：q為電機高度尺寸，具體尺寸按實際電機來算

a 前面為普通電機尺寸圖，后面有防爆電機尺寸   電壓380V/220V

	a	b	c	d	e	f	g	h	i	k	l	m
TGB020	670/720	440	315	215	125	100	50	100	290	190	270	167
TGB050	780/820	516	378	261	125	100	50	125	335	220	310	185
TGB080	860/910	571	433	261	150	110	60	125	390	220	310	185

性能特點：

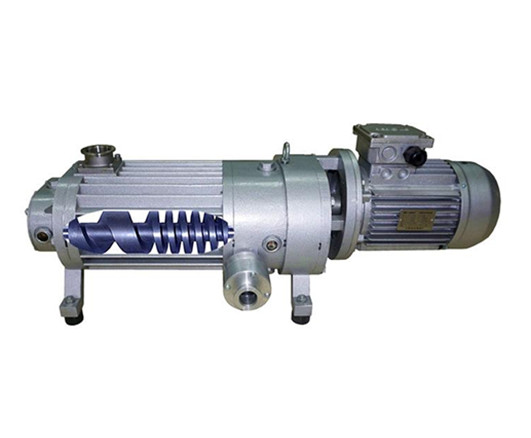

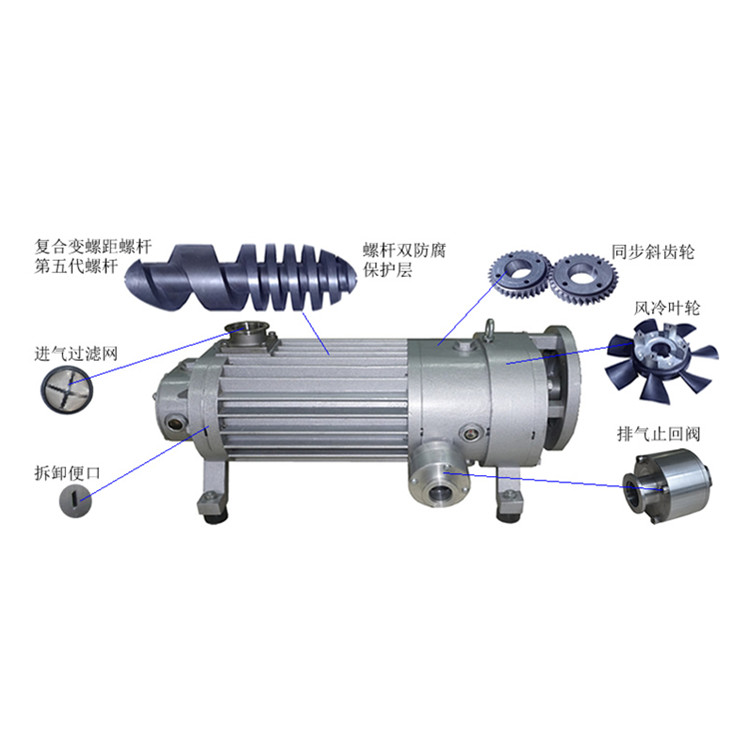

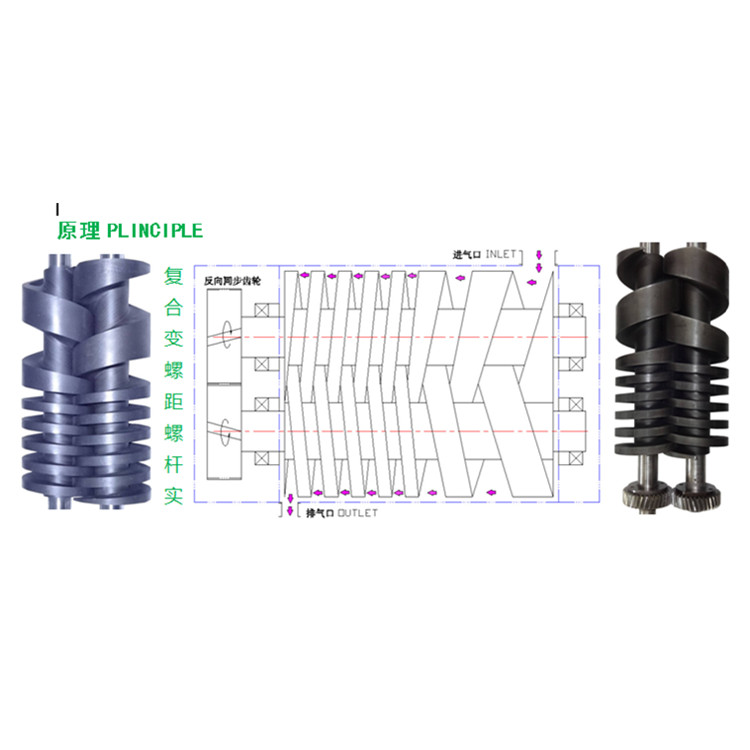

1.先進的技術，采用先進的第五代復合變螺距螺桿技術。
2.環保-無油無水無污染,可獲得清潔真空。
3.被抽物料可回收利用，特別適用于油氣回收、溶媒回收、特氣回收等行業節能，采用變螺距節能技術，可減少30%的能耗。
4.耐化學腐蝕，具有多層抗腐蝕保護層，可適應較惡劣工況風冷，采用風冷結構，使用更方便、簡單。
5.節約人力,維護周期長達數千至上萬小時,高可靠性低故障。
6.清洗方便，泵腔內若有污物，可打開進排氣口，開啟泵后倒入清洗劑即可清洗，結構簡單，維護、保養方便，耗材少。
7.極限真空高，可達3Pa及更高，工作區域?qū)?從極限真空到大氣壓可連續運行，易損件潤油20000/H更換一次。
8.可靠的密封結構，采用唇形密封、機械密封和氣體密封結構，排氣通暢，具有良好的液體處理能力。
9.重量輕，采用新型輕型材料，重量較輕（女士可抬動）。
10.溫度低，采用新型材料及新型結構，散熱更，噪音低，采用高精度加工零件，泵腔內無摩擦，噪音較低。

制藥工藝、化學工藝、溶媒回收、特氣回收、油氣回收、薄膜制備、生化檢測分析、半導體、微電子、太陽能 、材料處理等相關設備及工藝流程。

復合變螺距技術/環保/無油/無水/清潔真空/溶媒回收/特氣回收/耐腐蝕/節能省人力/高真空/易清洗/低故障

2.進氣口接1/4-12NPT或1/2-20NPT接頭或者其它規格接頭和進氣過濾消聲器等裝置，接好管子；出氣口接管或消音器。

3.使用的電源應有足夠的容量，確認使用的電壓符合產品要求。

4.按照接線要求接好電源與電容線。

5.檢查真空泵各元件無異常后，將電源線插頭插到符合要求的電源插座上（電源插座必須接地良好），機器開始工作。

6.調節調壓閥使壓力表指示所需壓力并穩定。

7.真空泵不使用時，調節調壓閥排空空氣后，再切斷電源。

8.嚴禁隨意拉扯引出線，以免造成損壞或造成產品故障。

1.機殼外部清理，請?jiān)谇袛嚯娫吹那闆r下，用干燥柔軟的抹布清理機殼外部的灰塵污垢，每月至少清理一次。

2.進氣過濾消音器的清洗，過濾消聲器過濾棉的清洗很重要，它直接影響真空泵的流量和壽命，每月至少清洗一次，請將

消聲器擰下，拆開消聲器端蓋，取出過濾棉，用清水沖洗干凈，涼干，再安裝好使用。如果不能清洗干凈，請更換過濾棉。
3.使用時請將底座和減震腳固定螺栓擰緊，盡量放在通風潔凈的地方。
4.真空泵工作時，嚴禁觸及機上任何元件。
5.本產品為無油真空泵，嚴禁加油潤滑。
6.產品長期不使用時，請將其清理干凈，放在通風干燥的地方。

1.正確選擇跟產品銘牌上相符合的電源與電容器，電源電壓超出使用范圍或電壓波動大時，請加穩壓裝置后再使用。

2.本產品使用環境溫度-10至+40℃海拔不高于1500m，超過1500m使用高原型真空泵。使用時，盡量放置于通風清潔場所。
3.選用合適的進氣過濾消聲器，并定期清洗或更換。
4.該產品使用的介質為空氣，如需用于其它的介質，請咨詢本公司400-833-1195
5.當延長電源線時，應考慮電壓降。
