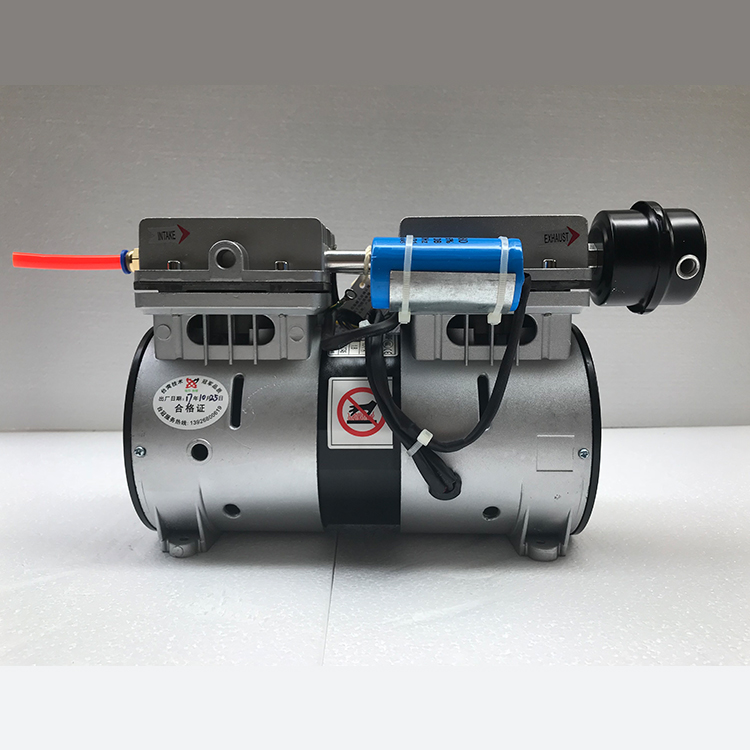

活塞真空泵運行時在氣缸內作往復運動的活塞向右移動時，活塞真空泵的氣缸內活塞左腔的壓力正常的情況下都是低于大氣壓力pa ，吸氣閥開啟，外界空氣吸入缸內，活塞真空泵的這個工作的過程就稱為活塞過程。當缸內壓力高于輸出空氣管道內壓力p后，排氣閥打開。壓縮空氣送至輸氣管內，活塞真空泵的這個過程又稱為排氣過程?；钊耐鶑?fù)運動是由電動機帶動的曲柄滑塊機構形成的。曲柄的旋轉運動轉換為滑動——活塞的往復運動。活塞式真空泵的工作原理？活塞真空泵的結構形式有很多種。按氣缸的配置方式分有立式、臥式、角度式、對稱平衡式和對置式幾種?；钊婵毡冒凑諌嚎s級數可分為單級式、雙級式和多級式三種?；钊婵毡冒丛O(shè)置方式可分為移動式和固定式兩種。按控制方式可分為卸荷式和壓力開關式兩種。其中，卸荷式控制方式是指當貯氣罐內的壓力達到調定值時，不停止運轉而通過打開安全閥進行不壓縮運轉。這種空轉狀態稱為卸荷運轉。而壓力開關式控制方式是指當貯氣罐內的壓力達到調定值時，空壓機自動停止運轉

活塞泵的性能特點：
     活塞泵又叫電動往復泵，從結構分為單缸和多缸，其特點是揚程較高。適用于輸送常溫?zé)o固體顆粒的油乳化液等。用于油田、煤層注水、注油、采油；膛壓機水壓機的動力泵，水力清砂，化肥廠輸送氨液等。若過流部件為不銹鋼時，可輸送腐蝕性液體。另外根據結構材質的不同還可以輸送高溫焦油、礦泥、高濃度灰漿、高粘度液體等。
    活塞泵適用于高壓、小流量的場合，特別是流量小于100米3/小時，排出壓力大于9.8兆帕?xí)r，更顯示出它較高的效率和良好的運行性能。它吸入性能好，能抽吸各種不同介質、不同粘度的液體。因此，在石油化學工業、機械制造工業、造紙、食品加工、醫藥生產等方面應用很廣。低中速活塞泵速度低，可用人力操作和畜力拖動，適用于農村給水和小型灌溉。

    靠活塞往復運動使泵腔(氣缸)的工作容積周期性地變化來抽氣的真空泵，又稱活塞真空泵。往復真空泵的結構與往復活塞壓縮機相似。工作時，吸氣管接被抽真空容器，排氣管直通大氣。往復真空泵可用于真空蒸餾、真空濃縮、真空結晶、真空過濾、真空干燥和混凝土真空作業等。
